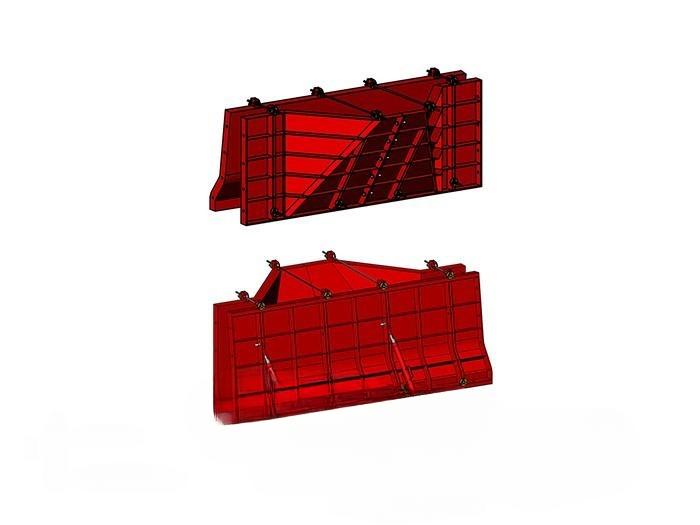

Опалубка типа Нью-Джерси для отбортовки дорожных ограждений в Красноярске

Опалубка монолитного борта с щитом под выступ типа "Нью-Джерси" используют стандартные секции L=3000мм.

Основные компоненты опалубки:

• Траверса съемная - 2шт.
• Щит наружный стальной
• Щит внутренний стальной с опалубочным листом t=4 мм
• Съемный щит под выступ (опционально) - размещается под внутренним щитом. Крепится к внутреннему щиту с помощью болта М22х80, трубы 100х50, втулки, полсоы 6 мм, гайки М22
• Устойчивость системы достигается с помощью стандартных элементов КЩО:
• Подкос ПСК-Дельта с пяткой -2шт
• Стяжной болт DYWIDAG 900мм с гайками - 2шт.
• Болт М22х40
• Гайка М22

Ограничитель раскрытия размещается над внешним и внутренним щитами как их крепление и использует болты М30 (ось вращения) и болты фиксации рабочего положения.
